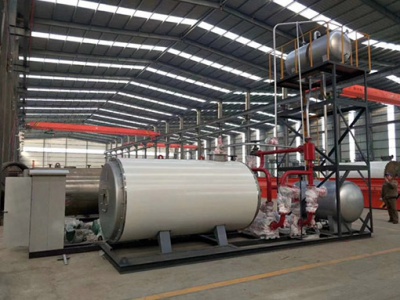

YY(Q)W系列燃油（氣）導熱有爐以油（氣）為燃料，以導熱油為介質，利用熱油輪回油泵強制介質進行液相輪回，將熱能輸送給用熱設備后再返回導熱油爐重新加熱，從而實現了在低壓力下獲得高工作溫度介質的功能，并且能對介質運行進行高*密控制。又因?yàn)殄仩t模塊可以整體安裝，運行維修便利，是一種安*、*效、節能的理想的供熱設備。燃燒油（氣）有燃燒器點火后產生的高溫火焰進入內盤管內形成輻射受熱面，進過內盤爐管后部向前旋轉180℃進入內管、中管和外管的夾層區形成對流受熱面。然后在夾層的上部進入中管和外管的*二夾層區，之后在*二夾層區的后部經煙囪排入大氣。
| 型號 項目 | YY(Q)W- 350Y(Q) | YY(Q)W- 500Y(Q) | YY(Q)W- 700Y(Q) | YY(Q)W- 1000Y(Q) | YY(Q)W- 1200Y(Q) | YY(Q)W- 1400Y(Q) | YY(Q)W- 1800Y(Q) | YY(Q)W- 2100Y(Q) | YY(Q)W- 2400Y(Q) | YY(Q)W- 3000Y(Q) | YY(Q)W- 3500Y(Q) | YY(Q)W- 4700Y(Q) | YY(Q)W- 6000Y(Q) | YY(Q)W- 7000Y(Q) | YY(O)W- 10000 Y(Q) | YY(OW- 12000 Y(Q) | YY(Q)W- 14000 Y(Q) | ||||||
| 額定熱功率 | KW | 350 | 500 | 700 | 1000 | 1200 | 1400 | 1800 | 2100 | 2400 | 3000 | 3500 | 4700 | 6000 | 7000 | 10000 | 12000 | 14000 | |||||
| 設計壓力 | MPa | 1.1 | |||||||||||||||||||||
| 介質出口溫度 | C | ≤350 | |||||||||||||||||||||
| 受熱面積 | ㎡ | 21.3 | 24 | 40 | 50 | 64.6 | 78.5 | 87 | 94.5 | 106.2 | 163 | 205.2 | 254.3 | 325 | 410 | 520 | 630 | 710 | |||||
| 適用燃料 | 輕油／重油／天然氣／城市煤氣 | ||||||||||||||||||||||
| 燃料 耗量 | 輕油 | Kg/h | 37 | 52 | 69 | 100 | 120 | 140 | 180 | 210 | 244 | 300 | 350 | 470 | 580 | 680 | 970 | 1160 | 1360 | ||||
| 天然氣 | Nm'/h | 44 | 63 | 83 | 120 | 145 | 170 | 220 | 260 | 296 | 365 | 425 | 570 | 700 | 810 | 1160 | 1400 | 1620 | |||||
| 供氣 壓力 | 天然氣 | mbar | 30-100 | 50-150 | 50-200 | 100-300 | |||||||||||||||||
| 設備 總電 功率 | 燃輕油 | KW | 10 | 10 | 18 | 26 | 26 | 26 | 46 | 46 | 46 | 66 | 78 | 98 | 115 | 115 | 132 | 132 | 132 | ||||
| 燃?xì)? | KW | 10 | 10 | 18 | 25 | 26 | 26 | 46 | 46 | 46 | 64 | 72 | 95 | 110 | 110 | 128 | 128 | 128 | |||||
| 爐內容油量 | m | 0.25 | 0.3 | 0.5 | 0.8 | 0.85 | 1.1 | 1.2 | 1.7 | 1.9 | 3.5 | 3.8 | 4.2 | 6.2 | 7 | 10.5 | 13.8 | 15.5 | |||||
| 鍋爐外形尺寸 | mm | 2100x 1390x 2055 | 2200x 1390x 2055 | 3240x 1470x 2260 | 3300x 1670x 2486 | 3830x 1770x 2587 | 4145x 1900x 2786 | 4600x 2000x 3045 | 5020x 2050x 3080 | 5080x 2200x 3180 | 5983 x 2420x 3404 | 6555x 2470x 3634 | 7285x 2570 x 3760 | 7800x 3050x 3800 | 8200x 3050x 3800 | 10000x 3500x 4000 | 11500 x 3650x 4200 | 12000 x 3780x 4350 | |||||
| 鍋爐運輸重量 | T | 2.58 | 3 | 3.7 | 5 | 5.8 | 6.7 | 7.8 | 8.8 | 9.8 | 15.5 | 17.8 | 21.5 | 25 | 27.5 | 32 | 37 | 42 | |||||
| 進油口 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 300 | 350 | |||||||||||||
| 出油口 | DN | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 300 | 350 | |||||||||||||
| 膨脹罐 | m | 1.5 | 2 | 2.5 | 3 | 5 | 6 | 7 | 8 | ||||||||||||||
| 儲油罐 | m | 2.5 | 4 | 5 | 8 | 10 | 15 | 20 | 25 | ||||||||||||||
| 煙圖直徑φ | mm | 280 | 350 | 400 | 500 | 600 | 700 | 800 | 1000 | 1000 | |||||||||||||
